PN0.25 Gr4チタンパイプフランジ、ANSIB16.5チタンスリップオンパイプフランジ
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 標準 | ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628 | サイズ | 1/2 " | 60" NB NPS 1/2 - NPS 24 （DN 10 - 2000年） |
|---|---|---|---|
| 形 | スリップオンのフランジ | 圧力クラス | PN0.25~32Mpa |
| 等級 | Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 チタン | 適用 | 、熱交換器産業、医学の、自動排気、企業/医学 |
| 色 | スライバ、灰色チタニウムの元の色、自然なチタニウム | 技術 | 造られてCNCは機械で造り、 |
| ハイライト | PN0.25チタンパイプフランジ、Gr4チタンパイプフランジ、ANSIB16.5パイプフランジ上のチタンスリップ,Gr4 Titanium Pipe Flange,ANSI B16.5 titanium slip on pipe flange |
||
製品の説明

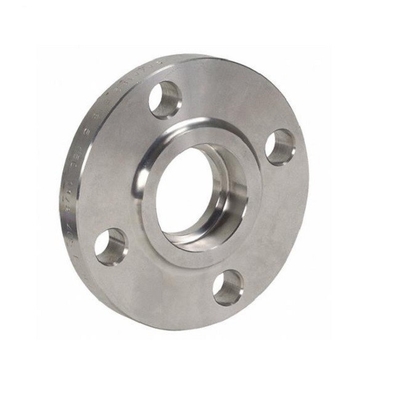

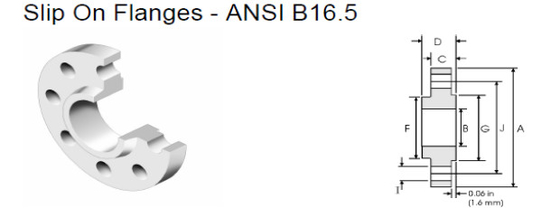

管のフランジのチタニウムのスリップの記述
チタニウムのスリップオンの管のフランジは異なった直径の管か管を接続するのに使用されるタイプのフランジである。スリップオンのフランジは管または管の端に入れるように設計され、次に安全な、leak-free接合箇所を作成するために溶接される。
フランジに周囲のまわりでボルト孔が付いている円形そして平らな表面がある。ボルトによってボルト孔が合うフランジか装置にフランジを接続するのに使用されている。スリップオンのフランジは容易なアセンブリおよび分解がパイプラインにのような、化学製品工場要求される、および石油精製所使用される適用で普通。
チタニウムのスリップオンの管のフランジは他の材料が失敗するかもしれない高温および腐食性の環境で一般的である。それらは宇宙航空、医学のような企業でも、および高強さによる海兵隊員-に重量の比率および耐食性使用される。チタニウムのスリップオンの管のフランジはさまざまなサイズで利用でき、特定の条件を満たすためにカスタマイズすることができる
管のフランジのチタニウムのスリップの指定
| プロダクト |
スリップオンのフランジ |
| 物質的な等級 |
Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 |
| 証明 |
ISO9001:2008年のAlibaba.comは製造者を査定した |
| 標準 |
ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628 |
| サイズ |
1/2 " | 60" NB NPS 1/2 - NPS 24 （DN 10 - 2000年） |
| 圧力クラス |
PN0.25~32Mpa |
|
（DIN）しかしPN6 PN10 PN16 PN25 PN250 |
|
|
150# 250# 300# 400# 500# 600# 900# 1500# 2500# |
|
| 技術 |
造られてCNCは機械で造り、 |
| タイプ |
Weldnecksのスリップオンは盲目のSocketweldに通し、重ね継ぎする |
| フランジの表面 |
上げられた表面（RF）、平らな表面（FF）、リング タイプ接合箇所（RTJ）、および他 |
化学条件
|
|
N |
C |
H |
Fe |
O |
Al |
V |
Pd |
Mo |
NI |
チタニウム |
|
Gr1 |
0.03 |
0.08 |
0.015 |
0.20 |
0.18 |
/ |
/ |
/ |
/ |
/ |
bal |
|
Gr2 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
/ |
/ |
bal |
|
Gr5 |
0.05 |
0.08 |
0.015 |
0.40 |
0.20 |
5.5~6.75 |
3.5~4.5 |
/ |
/ |
/ |
bal |
|
Gr7 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
0.12~0.25 |
/ |
/ |
bal |
|
Gr9 |
0.03 |
0.08 |
0.015 |
0.25 |
0.15 |
2.5~3.5 |
2.0~3.0 |
/ |
/ |
/ |
bal |
|
Gr12 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
0.2~0.4 |
0.6~0.9 |
bal |
抗張条件
|
等級 |
引張強さ（分） |
降伏強さ（分）を |
延長（%） |
||
|
ksi |
M Pa |
ksi |
M Pa |
||
|
1 |
35 |
240 |
20 |
138 |
24 |
|
2 |
50 |
345 |
40 |
275 |
20 |
|
5 |
130 |
895 |
120 |
828 |
10 |
|
7 |
50 |
345 |
40 |
275 |
20 |
|
9 |
90 |
620 |
70 |
438 |
15 |
|
12 |
70 |
438 |
50 |
345 |
18 |
一般に、これらのフランジは標準的な長い溶接首のフランジの強さの約3分の2で評価され、対等なずっと溶接首のフランジのそれの約3分の1の疲労生命を過す。それらは2つのすみ肉溶接、1およびフランジの内部のフランジの外のの別のものを使用して管に接続される。これは肘およびティーとそれらを結合することが可能ではないので管に取付けるためにそれらをより時間のかかるように少ししたり、またフランジの多様性を減らす。スリップオンのフランジと使用されるすべての付属品はまっすぐな端を備えなければならない。
管のフランジのチタニウムのスリップの適用分野
1.Chemical処理:チタニウムのスリップオンの管のフランジは非常に腐食性の化学薬品を運ぶパイプラインのための化学製造プラントで頻繁に使用される。チタニウムの優秀な耐食性はそれにそのような適用のための理想的な材料をする。
2.Oilおよびガス:チタニウムのスリップオンの管のフランジは耐食性および耐久性が重大である沖合いの適用のために石油およびガスのパイプラインで、特に使用される。
3.Power生成:発電所では、チタニウムのスリップオンの管のフランジはパイプラインでこと輸送の蒸気、凝縮物および他の液体使用される。チタニウムの高力および耐食性それにそのような適用のための適した材料をするため。
4.Aerospace:チタニウムのスリップオンの管のフランジはロケット エンジン、航空エンジンおよび軽量および高力材料を要求する他の部品のために航空宇宙産業で使用される。
5.Medical:チタニウムのスリップオンの管のフランジはチタニウムのbiocompatibility、耐食性および軽量の性質による医学のインプラントおよび補綴で使用される。
6.Marine:海洋の環境では、チタニウムのスリップオンの管のフランジはパイプラインのためにこと輸送の海水、化学薬品および他の液体使用される。チタニウムの耐食性はそれにそのような適用のための理想的な材料をする。
これらはチタニウムのスリップオンの管のフランジが使用することができる企業および適用のちょうどいくつかである。高力、耐食性そしてbiocompatibilityはそれらをさまざまな企業の広い応用範囲のために適したようにする。
化学加工産業の管のフランジのチタニウムのスリップの適用場合
化学加工産業では、非常に腐食性の化学薬品は頻繁にパイプラインを通して運ばれる。漏出を防ぎ、安全な操作を保障するために、良質のフランジは要求される。1つのそのような適用では、塩酸を運んでいたパイプラインのフランジを取り替えるのに必要とされる化学会社。
それらはフランジを付けたようになるチタニウムの優秀な耐食性が原因でチタニウムのスリップオンの管を使用するために選んだ。フランジは等級2のチタニウムから成り、ANSI B16.5の指定に合うように設計されていた。それらはまた上げられた表面および滑らかな表面の終わりとleak-free関係を保障するためにカスタマイズされた。
チタニウムのスリップオンの管のフランジはパイプラインに取付けられ、塩酸は漏出か問題なしで首尾よく運ばれた。化学会社はフランジの性能と喜び、設備中の他のパイプラインのそれらを使用することにした。
この適用場合は腐食性の環境で良質のフランジを使用する重要性、およびそのような適用でチタニウムのスリップオンの管のフランジを使用する利点を強調する。
札:スリップオンの管のフランジ、チタニウムのフランジ、チタニウムの管のフランジ
