チタンねじ込みフランジ Gr5 ASTM B16.9 Dn50 Pn25 石油化学
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 標準 | ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628 | サイズ | 1/2"~ 60"NB NPS 1/2 - NPS 24 (DN 10 - 2000) |
|---|---|---|---|
| 形 | ネジ付きフランジ | 圧力 | Class150/300/600/9001500/2500 |
| 等級 | Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 チタン | 適用 | 産業用、熱交換器、医療用、自動排気、産業/医療用 |
| 色 | スライバー、チタンオリジナルカラー、チタンナチュラル、グレー | 技術 | 造られてCNCは機械で造り、 |
| ハイライト | Gr5チタニウムの通されたフランジ,ASTM B16.9のチタニウムの通されたフランジ,溶接首のフランジのPn25スリップ |
||
製品の説明

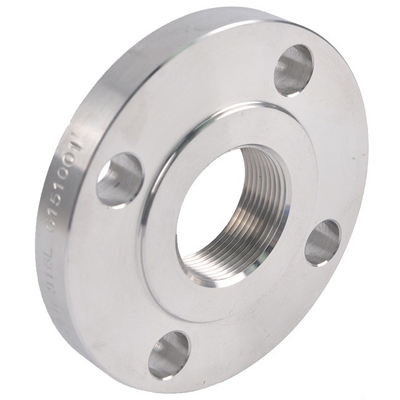

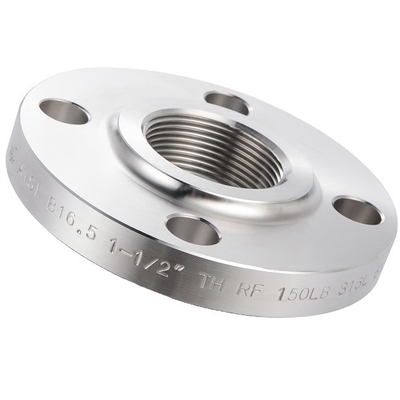

チタニウムの通されたフランジGr5 ASTM B16.9 Dn50 Pn25の石油の化学薬品
チタニウムの通されたフランジは通された管の端か付属品にねじで締まるように設計されているタイプのフランジである。フランジにそれが管または一致の外的な糸に接続されるようにする内部糸がある。
チタニウムの通されたフランジはさまざまな等級で利用でき、Gr5を含んで、ASTM B16.9の標準に合うように設計されている。この標準は配管システムで使用される付属品のための次元、許容および物質的な条件を定義する。
これらのフランジはいろいろな適用の管そして付属品を接続するのに使用されているところに処理する石油および化学薬品のような企業で一般的である。それらは溶接なしで管および付属品を接続することは必要の溶接が分解が要求される状態でまたは禁止される区域ののような状態に特に有用である。
チタニウムの通されたフランジの使用は優秀な耐食性、高強さ-に重量の比率、および材料の広い範囲との両立性を含むいくつかの利点が、ある。
プロダクト |
ソケットの溶接 |
物質的な等級 |
Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 |
証明 |
ISO9001:2008年のAlibaba.comは製造者を査定した |
標準 |
ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628
|
サイズ |
1/2 " | 60" NB NPS 1/2 - NPS 24 （DN 10 - 2000年） |
圧力クラス |
PN0.25~32Mpa |
（DIN）しかしPN6 PN10 PN16 PN25 PN250 |
|
150# 250# 300# 400# 500# 600# 900# 1500# 2500# |
|
技術 |
造られてCNCは機械で造り、 |
タイプ |
Weldnecksのスリップオンは盲目のSocketweldに通し、重ね継ぎする |
フランジの表面 |
FF RF TG RJ MFM |
化学条件
| N | C | H | Fe | O | Al | V | Pd | Mo | NI | チタニウム | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bal |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bal |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~0.25 | / | / | bal |
| Gr9 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5~3.5 | 2.0~3.0 | / | / | / | bal |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
抗張条件
| 等級 | 引張強さ（分） | 降伏強さ（分）を | 延長（%） | ||
| ksi | M Pa | ksi | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 9 | 90 | 620 | 70 | 438 | 15 |
| 12 | 70 | 438 | 50 | 345 | 18 |
チタニウムの通されたフランジGr5 ASTM B16.9 Dn50 Pn25の石油の化学塗布の場合
チタニウムの通されたフランジはいろいろな適用の管そして付属品を接続するのに使用されている石油および化学加工産業のいろいろな適用で使用される。これらのフランジがどこにの使用されるかもしれないかある例はここにある:
1.Chemical処理:化学製造プラントでは腐食性の化学薬品およびガスの輸送を含むいろいろな適用の管そして付属品を、接続するために、チタニウムの通されたフランジは一般的である。チタニウム材料はこれらの粗い化学薬品の前でこの企業で重大である優秀な耐食性を提供する。
2.Oilおよびガス:石油およびガス工業では訓練、生産および交通機関を含むいろいろな適用の管そして付属品を、接続するのに、チタニウムの通されたフランジが使用されている。それらは溶接が選択の溶接が分解が要求される状態でまたは禁止される区域ののような状態に特に有用である。
3.Power生成:発電工業ではボイラー、タービンおよび他の装置の管そして付属品を接続するのに、チタニウムの通されたフランジが使用されている。チタニウム材料はこの企業で重大である高温水および蒸気の前で優秀な耐食性を提供する。
全体的にみて、チタニウムの通されたフランジは高力そして耐食性が要求される、そしてところに溶接が選択ではない企業で広く利用されている。これらのフランジの適切な選択そして取付けはいろいろな適用の安全な、信頼できる接続を保障して重要である。フランジが特定の適用のための必須の指定に合うことを保障するために業界標準そして規則に、ASTM B16.9のような続くこともまた重要である。
札:チタニウムの通されたフランジ、ソケットの溶接のフランジ（SW）、ASTM B16.9 gr5のThの管のフランジ
