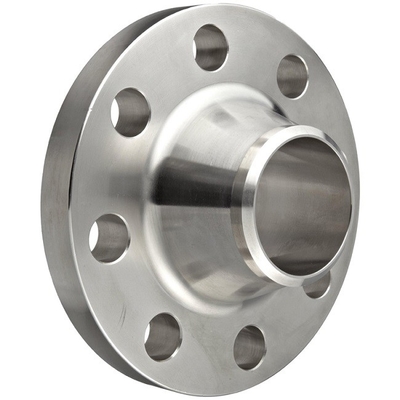

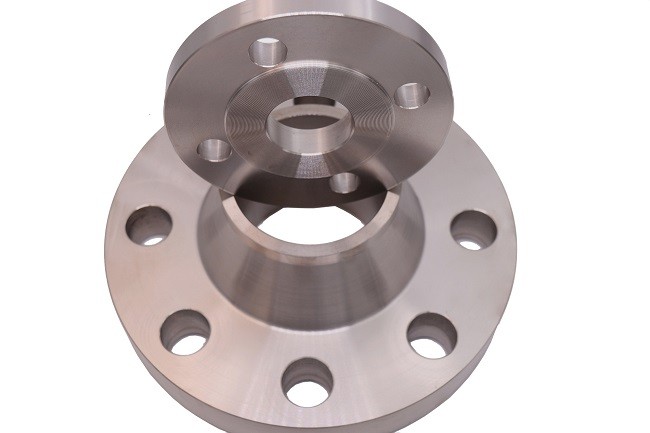

酸の漬物のWNのチタニウムの管のフランジの明るい終わり
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 標準 | ASME B16.5 DIN EN1092 | サイズ | 1/2 " | 60" NB NPS 1/2 - NPS 24 （DN 10 - 2000年） |
|---|---|---|---|
| 形 | 溶接の首 | 圧力クラス | 150#~2500# |
| 等級 | Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 | 適用 | 石油およびガスの企業、海水淡水化プラント、発電、食品工業 |
| 表面 | 、磨かれた、磨く酸の漬物、明るい終わりピクルスにする | 色 | スライバ、灰色チタニウムの元の色、自然なチタニウム |
| ハイライト | WNのチタニウムの管のフランジ,明るい終わりのチタニウムの管のフランジ,酸の漬物の溶接の首のフランジ |
||
製品の説明
チタニウムWNの溶接の首のフランジの記述
チタニウムWN （溶接の首）のフランジは2本の管間の接続ポイントを提供するのに配管システムで使用されるタイプのフランジである。それは中央穴が付いている円の平らな版、および版から伸びる長い先を細くされたハブから成っている。ハブの外の直径は管の外の直径より大きいが、ハブのマッチの内部の直径管の内部の直径。
チタニウムWNのフランジは管の端に溶接されるように設計され強く、信頼できる接続を提供する。フランジの先を細くされたハブは接合箇所の全面的な強さを改善する溶接の基盤で応力集中を減らすのを助ける。フランジの平らな版は別のフランジか装置にフランジを付けるのに使用されているボルトに土台表面を提供する。
チタニウムはWNの溶接の首の使用のための優秀な材料フランジを付けたようになる高力、耐食性そして耐久性が原因でである。それは他の材料がそのうちに腐食するか、または低下するかもしれない粗い環境の使用のために特にうってつけである。チタニウムWNのフランジは石油およびガス工業、海水淡水化プラント、発電および食品工業のような適用で一般的である。
チタニウムWNの溶接の首のフランジの指定
チタニウムWN （溶接の首）のフランジの指定は特定の適用および企業の条件によって変わることができる。但し、チタニウムWNのフランジのための共通の指定のいくつかは次の通りある:
|
プロダクト |
溶接の首のフランジ |
|
物質的な等級 |
Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 |
|
証明 |
ISO9001:2008年のAlibaba.comは製造者を査定した |
|
標準 |
ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628 |
|
サイズ |
1/2 " | 60" NB NPS 1/2 - NPS 24 （DN 10 - 2000年） |
|
圧力クラス |
PN0.25~32Mpa |
|
（DIN）しかしPN6 PN10 PN16 PN25 PN250 |
|
|
150# 250# 300# 400# 500# 600# 900# 1500# 2500# |
|
|
技術 |
造られてCNCは機械で造り、 |
|
タイプ |
溶接首のフランジ、スリップオンのフランジ、通されたフランジ、ブランク フランジ |
|
フランジの表面 |
FF RF TG RJ MFM |
化学条件
|
|
N |
C |
H |
Fe |
O |
Al |
V |
Pd |
Mo |
NI |
チタニウム |
|
Gr1 |
0.03 |
0.08 |
0.015 |
0.20 |
0.18 |
/ |
/ |
/ |
/ |
/ |
bal |
|
Gr2 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
/ |
/ |
bal |
|
Gr5 |
0.05 |
0.08 |
0.015 |
0.40 |
0.20 |
5.5~6.75 |
3.5~4.5 |
/ |
/ |
/ |
bal |
|
Gr7 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
0.12~0.25 |
/ |
/ |
bal |
|
Gr9 |
0.03 |
0.08 |
0.015 |
0.25 |
0.15 |
2.5~3.5 |
2.0~3.0 |
/ |
/ |
/ |
bal |
|
Gr12 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
0.2~0.4 |
0.6~0.9 |
bal |
抗張条件
|
等級 |
引張強さ（分） |
降伏強さ（分）を |
延長（%） |
||
|
ksi |
M Pa |
ksi |
M Pa |
||
|
1 |
35 |
240 |
20 |
138 |
24 |
|
2 |
50 |
345 |
40 |
275 |
20 |
|
5 |
130 |
895 |
120 |
828 |
10 |
|
7 |
50 |
345 |
40 |
275 |
20 |
|
9 |
90 |
620 |
70 |
438 |
15 |
|
12 |
70 |
438 |
50 |
345 |
18 |
タイプのチタニウムのフランジ
チタニウムのフランジは優秀な強さ、耐食性および耐久性によるさまざまな企業で使用される。ある共通の種のチタニウムのフランジはここにある:
1.Weld首のフランジ:溶接首のフランジは最も一般的なタイプの配管システムのフランジである。それらに管とフランジ間のスムーズな移行を提供する管に溶接される長い先を細くされたハブがある。チタニウムの溶接首のフランジは高力および耐食性が要求される重大な適用で一般的である。
フランジ2.Slip:スリップオンのフランジに管の外の直径より大きい穴がわずかにありフランジに入れるように管がする。フランジは管にそれから溶接され、強く、信頼できる接続を提供する。チタニウムのスリップオンのフランジは溶接が心配の低圧の適用で一般的である。
3.Threadedフランジ:通されたフランジにそれらが管にねじで締まるようにする内部糸がある。それらはsmall-diameter配管システムおよび低圧の適用で一般的である。チタニウムの通されたフランジは優秀な耐食性を提供し、海水および化学処理の適用で一般的である。
4.Blindフランジ:ブランク フランジがシールを圧力に対して提供し、液体の流れを防ぐ管または弁の端を閉めるのに使用されている。チタニウムのブランク フランジは管か弁が一時的または永久に閉まる必要がある適用で一般的である。
要約すると、共通のタイプのチタニウムのフランジは溶接首のフランジ、スリップオンのフランジ、通されたフランジおよびブランク フランジである。フランジのタイプの選択は圧力、温度および流動両立性のような特定のアプリケ−ション使用要件によって、決まる。
チタニウムWNの溶接の首のフランジの適用場合
チタニウムWNの溶接の首のフランジはさまざまな適用で、耐食性高力ところに使用することができ、耐久性は要求される。少数の例はここにある:
1.Oilおよびガス産業:石油およびガス工業では、チタニウムWNの溶接の首のフランジは海洋掘削のプラットホーム、海底のパイプラインおよび他の重大な装置で使用される。チタニウムの優秀な耐食性はそれに粗い環境の使用のための理想的な材料をする。
2.Desalination植物:海水淡水化プラントが海水から塩および他の不純物を取除くのに使用され飲むことおよび潅漑のための淡水を作り出す。チタニウムWNの溶接の首のフランジは塩水の腐食への優秀な抵抗による海水淡水化プラントで使用することができる。
3.Power生成:発電の適用では、原子力発電所のような、チタニウムWNの溶接の首のフランジは冷水システムおよび蒸気タービンを含むクリティカル・システムで、使用することができる。チタニウムの高力および耐食性それにこれらの適用の使用のための理想的な材料をするため。
4.Foodおよび飲料企業:チタニウムWNの溶接の首のフランジは衛生学および防蝕材料が要求される食品工業で使用することができる。それらはタンク、ポンプのような装置で、および弁使用することができ食糧および飲料の安全な、信頼できる輸送を保障する。
要約すると、チタニウムWNの溶接の首のフランジはを含むさまざまな企業で広く利用されている、石油およびガス、脱塩、発電および食糧および飲料、特に。チタニウムの優秀な強さ、耐食性および耐久性それに粗い環境および重大な適用の使用のための理想的な材料をするため。
札: チタニウムの溶接の首のフランジ、WNのフランジ、管のフランジ
